Portable Cable Fault Location System
Portable Cable Fault Location System
Pengujian isolasi kabel dengan tegangan DC hingga 32KV Pengondisian gangguan (pembakaran) dengan arus hingga 50mA @32KV Reflektometer portabel dengan kontrol layar sentuh TDR, ARC / ARC multi-shot, ICE dan DECAY pra-lokasi Generator lonjakan hingga 2048 J dengan 0 … 8 / 16 / 32KV Sakelar level lonjakan (kapasitor internal 64μf/16μf/4μF
Sistem keamanan canggih
Jadi SEGERA hubungi kami.
Untuk pemesanan bisa hubungi via Whatsapp atau email tombol dibawah kanan layar anda.
- Description
- Additional information
- Reviews (0)
- More Offers
- Store Policies
- Inquiries
Description

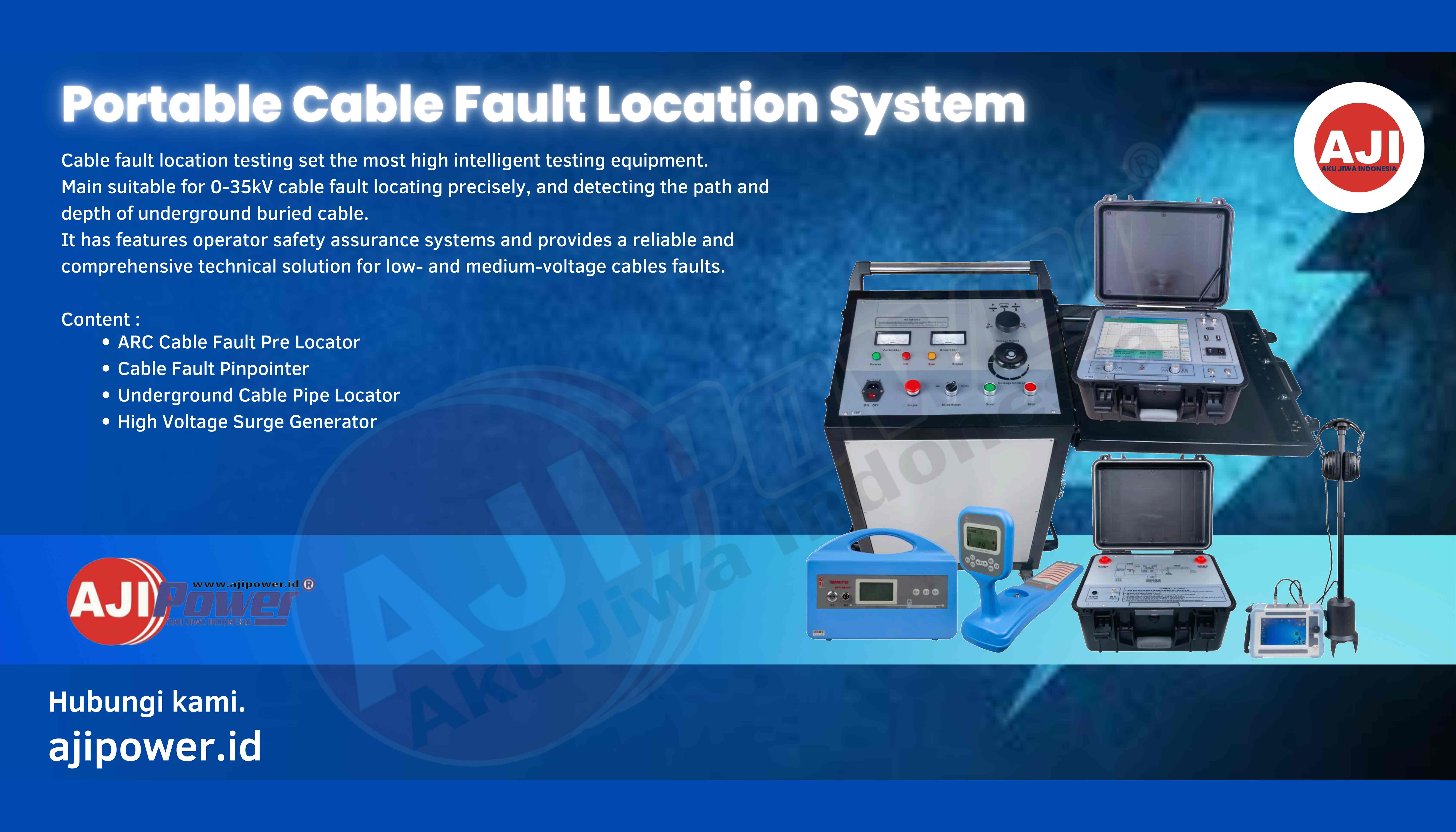

Portable Cable Fault Location System
Portable Cable Fault Location System
Solusi Efisien untuk Deteksi Kerusakan Kabel
Deskripsi Produk: Portable Cable Fault Location System adalah alat canggih yang dirancang untuk mendeteksi dan mengidentifikasi lokasi kerusakan pada kabel secara cepat dan akurat. Sistem ini sangat cocok digunakan dalam berbagai industri, terutama untuk pemeliharaan jaringan listrik di lapangan. Dengan desain yang portabel, alat ini mudah dibawa dan digunakan, memungkinkan teknisi untuk menemukan titik kerusakan dengan minimal gangguan pada operasi.
Pengenalan Produk
Sistem portabel untuk pelacakan lokasi kerusakan kabel dirancang untuk:
★ Pralokasi kerusakan kabel: Menggunakan reflektometer XHGG502 berdasarkan metode refleksi impuls tegangan rendah (TDR), dan metode peluruhan tegangan tinggi (flashover) (DECAY), serta metode refleksi busur impuls ganda (ARC).
★ Pelacakan jalur kabel, deteksi kedalaman kabel yang terkubur: XHGX507 adalah pelacak pipa kabel digital yang memiliki tampilan yang jelas dan penentuan posisi yang andal. Instruksi operasi grafis dan indikasi suara menjadikannya pelacak pipa yang paling mudah digunakan saat ini. Ditenagai oleh baterai yang dapat diisi ulang, alat ini juga dapat menampilkan kedalaman kabel dan arus.
★ Pelacakan lokasi tepat kerusakan kabel: XHDD503D menggunakan metode sinkronisasi akustik-magnetik, dilengkapi dengan generator surge 2048 J dan penerima sinyal digital yang cerdas.
503D dilengkapi dengan penerima (opsional), yang dapat menggunakan metode tegangan langkah untuk menentukan lokasi kerusakan pada selubung kabel. (opsional)
Sistem portabel untuk pelacakan lokasi kerusakan kabel ini dilengkapi dengan pelacak kerusakan kabel ARC yang dapat dilepas, dengan layar LCD besar 12,1” beresolusi tinggi dan kendali sentuh, yang membuat proses pralokasi kerusakan menjadi cepat, mudah, dan efisien.
Generator surge 2048 J tegangan tinggi ini dilengkapi dengan sakelar tingkat surge yang memungkinkan pencapaian energi impuls surge maksimum pada 8, 16, dan 32 kV.
Alat ini memiliki fitur sistem jaminan keselamatan operator dan memberikan solusi teknis yang andal dan komprehensif untuk kerusakan kabel tegangan rendah dan menengah.
Parameter Teknis
Fault pre-location XHGG502 | Pre-location methods | TDR (impulse reflection method) |
ARC (single impulse / multiple impulse arc reflection method) | ||
ICE (impulse current method) DECAY (voltage decay method) | ||
Display | 12.1 inch industrial-grade computer control, touch operation mode | |
System | Windows operating, super cable management, automatic generate test reports. | |
Function | Speed, resistance, distance measurement | |
Data sampling rate | 60MHz, 120 MHz, 240MHz, 400MHz | |
Pulse amplitude | 400Vpp | |
Pulse width | 0.1uS and 2uS | |
Measuring distance | ≤60Km | |
Reading resolution | 0.1m | |
Test accuracy | ＜0.5m | |
Cable length choice | <1Km (short distance); <3km medium; >3 Km (long distance) (test low-voltage pulse amplitude: 400Vpp) | |
Pulse coupler withstand voltage | 35kV DC | |
Test blind zone | No | |
Data storage | With the function of storing massive test waveforms | |
Power supply | Built-in rechargeable lithium battery, it can work continuously for more than 4 hours after being fully charged. | |
Communication | With standard printer USB interface | |
Working conditions | Temperature -25℃～+65℃, relative humidity 85%, atmospheric pressure 750±30mmHg; | |
Volume and weight | Cable fault tester 430×380×220mm-8kg; Pulse coupler 430×380×220mm-7kg. |
Fault pinpointing with acoustic-magnetic synchronization method XHDD503D | Display | 7-inch color LCD, 1024*600 resolution, with touch function |
System | Acoustic and magnetic waves are displayed on the screen at the same time, and the time difference between acoustic and magnetic is automatically calculated and the value is displayed. | |
Background noise reduction mode (BNR) | Effectively filters out environmental interference noise | |
Gain and trigger adjustable | The gain value (0-7) of the acoustic signal and the magnetic signal can be adjusted and the trigger threshold (0-100) can be adjusted manually, which is more convenient for fixed point | |
Sound channel | All-pass: 100Hz~1500Hz. Low pass: 100Hz~400Hz. High pass: 150Hz~1500Hz. Bandpass: 200Hz~600Hz. | |
Fixed-point accuracy | 0.1m | |
Power supply | Rechargeable lithium-ion battery, continuous use time > 8 hours, charger: input AC220V±10%, 50Hz; nominal output 8.4V, 1A. Charging time: <6 hours | |
Volume and weight | PVC protection case: 479×387×210mm, 7KG | |
Conditions of use | -25℃ to 40℃, humidity 5-90%RH, altitude <4500m. |
Cable route tracing-XHGX507 | Main composition | Transmitter, receiver, transmitting clamp, receiving clamp, A-frame |
Function | Detect the precise direction and depth of underground cables and locate open circuits, short circuits and sheath faults in cables (Can find insulation faults up to 2MΩ to ground), and identify cables. Built-in ohmmeter to measure cable loop resistance. | |
Power supply | Both transmitter and receiver with 8.4V rechargeable battery, no need for mains power during testing | |
Display | All-digital locator, graphic display, no need for headphones during testing, reliable positioning. With cable buried depth display, current display. With backlight function to adapt to night operation | |
Transmitter signal transmission connection method | Direct connection method, coupling method, induction method | |
Receiver working mode | Valley method (zero value mode), crest method (peak mode), step voltage method, and clamp current method (A-frame) | |
Working frequency of transmitter | Low frequency (815Hz), intermediate frequency (8kHz), high frequency (33 kHz), radio frequency (83 kHz) | |
Working frequency of receiver | Low frequency (815Hz), intermediate frequency (8kHz), high frequency (33 kHz), radio frequency (83 kHz), 50Hz | |
Gain control | Manual adjustment, dynamic range is 100db | |
Max detection depth | 5-8 meters | |
Working temperature | -10°C to +55°C | |
Transmitter protection | Over-current and overheating automatic protection | |
Weight and volume | Outer protection case: 720×435×210mm, 14KG |
High voltage surge generator XHHV535-4TS | Surge voltage levels and adjustment ranges | Level 1 : 0-8KV Level 2: 0-16KV Level 3: 0-32KV |
Surge voltage levels switch | Manual | |
Voltage adjustment type | Continuous | |
Indication | High-voltage side voltage metering, indication of output voltage and current in real time | |
Surge energy at each level | Up to 2048J | |
Operating mode | Single trigger, cycle, DC | |
Operating modes switch | Manual | |
Impact time | About 5 seconds for automatic impact, arbitrary control time for manual impact | |
Impact power | 2KVA | |
Built-in capacitor | 4μF/32kV, 16μF/16kV, 64μF/8kV three-speed adjustment | |
Safe protection | With zero start protection function, safe and reliable | |
Discharge | Unique high-voltage measurement design, in the stop state, it will automatically discharge the internal capacitance of the device | |
Working power | AC 220V±10% 50Hz±2Hz (other voltage and frequency can be customized) | |
DC withstand voltage testing | Output voltage adjustment and indication range 0-32KV, Output current indication range 0-20A | |
Burn current | Up to 160mA | |
Connecting cable | High voltage output cable: 5m, Power supply cable: 1.8m, Protective earthing cable: 3m | |
Safety | Overvoltage, Over-current, Overheating protection. Automatic discharge after operation. | |
Protection rating | Not lower than IP54 | |
Working power | AC 220V±10% 50Hz±2Hz (other voltage and 60Hz optional) | |
Dimensions (mm) | 534L×444W×805H | |
Total weight | About 120kg |
